產品特點/Product features-----------------------------------------------------------◆◆
概述
WR系列工業鉑銠熱電偶又叫貴金屬熱電偶，它作為溫度測量傳感器,通常與溫度變送器、調節器及
顯示儀表等配套使用,組成過程控制系統，用以直接測量或控制各種生產過程中0-1800℃范圍內的流體、
蒸汽和氣體介質以及固體表面等溫度。
鉑銠熱電偶是由兩種不同成分的導體兩端接合成回路時,當兩接合點溫度不同時，就會在回路內產生
熱電流。如果熱電偶的工作端與參比端存在有溫差時，顯示儀表將會批示出熱電偶產生的熱電勢所對應
的溫度值。
鉑銠熱電偶的熱電動熱將隨著測量端溫度升高而增長，它的大小只與熱電偶材料和兩端的溫度有關、
與熱電極的長度、直徑無關。各種鉑銠熱電偶的外形常因需要而極不相同，但它們的基本結構卻大致
相同，通常由熱電極、絕緣套保護管和接線盒等主要成分組成。
原理
K型熱電偶的熱端加熱，使得冷、熱兩端的溫度不同，則在該熱電偶回路中就會產生熱電勢，這種物
理現象就稱為熱電現象(即熱電效應)。在熱電偶回路中產生的電勢由溫差電勢和相接觸電勢兩部分組成，
它是兩種電子密度不同的導體相互接觸時產生的一種熱電勢，此電勢只與兩種導體的性質相接觸點的溫
度有關，當兩種導體的材料一定，接觸電勢僅與其接點溫度有關，溫度越高，導體中的電子就越活躍。
鉑銠熱電偶應用
適用于各種生產過程中高溫場合，廣泛應用于粉未冶金，燒結光亮爐，真空爐，冶煉爐，玻璃，煉鋼爐
及陶瓷及工業鹽浴爐等測溫。
技術參數/Technical parameters-------------------------------------------------------◆◆
主要技術參數
電氣出口：M20x1.5,NPT1/2
精度等級：I 、 II
防護等級：IP65
偶絲直徑：Φ0.5
公稱壓力：常壓
熱電偶測量溫度及允差
| 熱電偶類別 | 代號 | 分度號 | 最高溫度 | 測量溫度 | 允許偏差△t℃ |
鉑銠30-鉑銠6 | WRR | B | 0~1800 | 0-1600 | ±1.5℃或±0.25%t |
鉑銠10-鉑 | WRP | S | 0~1600 | 0-1300 | ±1.5℃或±0.25%t |
鉑銠13-鉑 | WRQ | R | 0~1600 | 0-1300 | ±1.5℃或±0.25%t |
鎳鉻-鎳硅 | WRN | K | 0~1300 | 0-1100 | ±2.5℃或±0.75%t |
鎳鉻-銅鎳 | WRE | E | 0~800 | 0-800 | ±2.5℃或±0.75%t |
裝配式鉑銠熱電偶型號及規格
| 型 號 | 分 度 號 | 測溫范圍℃ | 保 護 管 材 料 | 熱響應時間 | 規 格 | |
d | L x l | |||||
WRP-130 | S | 0-1600 | 剛玉管 | ＜ 150S | Φ16 | 300x150 |
WRP-131 | ＜ 360S | Φ25 | ||||
WRQ-130 | R | 0-1600 | ＜ 150S | Φ16 | ||
WRQ-131 | ＜ 360S | Φ25 | ||||
WRR-130 | B | 0-1800 | ＜ 150S | Φ16 | ||
WRR-131 | ＜ 360S | Φ25 | ||||
鎧裝鉑銠熱電偶型號及規格
| 產品名稱 | 型號 | 外套管材料 | 推薦最高使用溫度 |
S型 | WRPK | GH3030 | 800-1350℃ |
R型 | WRQK | GH3030 | 800-1350℃ |
B型 | WRRK | GH3030 | 800-1350℃ |
小鉑銠熱電偶型號及規格
| 名 稱 | 型 號 | 分度號 | 測溫范圍(℃) | 保護管材質 | 長度(mm) |
小型鉑銠熱電偶 | WRP-100 | S | 0-1300 | 剛玉管 | 150 |
WRQ-100 | R | 0-1300 | |||
WRR-100 | B | 0-1600 |
防爆鉑銠熱電偶型號及規格
| 名 稱 | 型 號 | 分度號 | 測溫范圍(℃) | 保護管材質 | 長度(mm) |
防爆鉑銠熱電偶 | WRP-140 | S | 0-1600 | 剛玉管 | 650x500 |
WRQ-140 | R | 0-1600 | |||
WRR-140 | B | 0-1800 |
一體化鉑銠熱電偶型號及規格
| 名 稱 | 型 號 | 分度號 | 測溫范圍(℃) | 保護管材質 | 長度(mm) |
一體化鉑銠熱電偶 | WRPB-130 | S | 0-1600 | 剛玉管 | 650x500 |
WRQB-130 | R | 0-1600 | |||
WRRB-130 | B | 0-1800 |

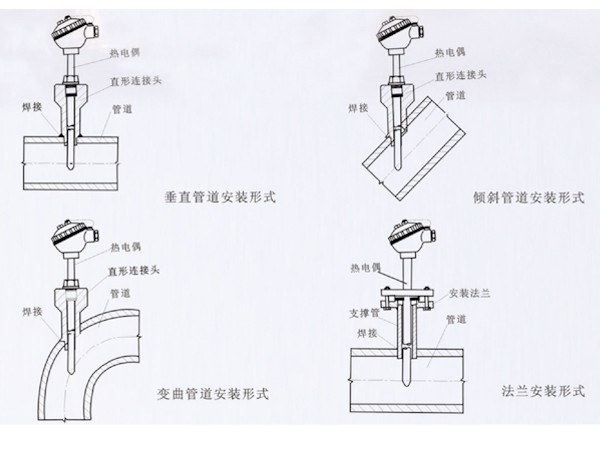

安裝方式/Installation method---------------------------------------------------------◆◆
